Especificaciones técnicas de la carretilla elevadora diesel
Modelo CPCD120 CPCD135 CPCD150 CPCD160 CPCD180
Características Tipo de Energía Diesel
Capacidad Nominal de Carga(kg) 12000 13500 16000 16000 18000
Distancia de Centro de Carga(mm) 600 600 900 900 900
Altura de Elevación (mm) 3000 3000 4000 4000 4000
Altura de Elevación Libre(mm) 85 85 100 100 100
Tamaño de las Horquillas Largo×Ancho×Alto(mm) 1820×200×85 1820×200×85 2400×250×90 2400×250×90 2400×250×90
Ángulo de Inclinación del Mástil Frontal/trasero 8°/10° 8°/10° 8°/10° 8°/10° 8°/10°
Radio de Giro Mínimo(mm) 4750 4750 5250 5250 5250
Ancho Mínimo de Ángulo Recto de Pasillo de Apilamiento 8485 8485 9176 9176 9176
Ancho Mínimo de Ángulo Recto del Pasillo (mm) 4486 4486 4354 4354 4354
Distancia Mínima al Suelo Centro del Marco (sin carga) (mm) 320 320 350 350 350
Fondo del Mástil (sin carga) mm) 210 210 265 265 265
Altura del Pórtico de Seguridad(mm) 3060 3060 3300 3300 3300
Voladizo (FR)(mm) 784 784 1040 1040 1040
Desempeño Velocidad Máxima de Desplazamiento Carga Máxima(km/h) 20 20 18 18 18
Sin Carga(km/h) 24 24 20 20 20

Velocidad Máxima de Elevación
Carga Máxima(mm/s) 370 370 220 220 220
Sin Carga(mm/s) 400 400 300 300 300
Esfuerzo Máximo de Tracción Carga Máxima(KN) 80 80 101 101 101
Capacidad Máxima de Subida(%) 20 20 20 20 20
Dimensiones Longitud Total Sin Horquillas(mm) 4800 4800 5885 5885 5885
Anchura Total(mm) 2600 2600 2620 2620 2620
Altura del Mástil en Elevación Máxima (Con espaldar) (mm) 4725 4725 5845 5845 5845
Altura del Mástil en posición bajada(mm) 3230 3230 3850 3850 3850
Chasis Neumáticos Neumáticos Delanteros 11.00-20-18PR 11.00-20-18PR 12.00-24-24PR 12.00-24-24PR 12.00-24-24PR
Neumáticos Traseros 11.00-20-18PR 11.00-20-18PR 12.00-24-24PR 12.00-24-24PR 12.00-24-24PR
Batalla(mm) 3000 3000 3800 3800 3800
Pisada Neumáticos Delanteros / Neumáticos Traseros(mm) 1950/2050 1950/2050 1968/2248 1968/2248 1968/2248
Peso Propio Sin Carga(Kg) 18700 19500 25000 25000 26600
Transmisión Batería Voltaje/capacidad(V/Ah) 24/150
Motor Modelo CA6DF3
Xichai
CA6DF3
Xichai
YC6J175-T302
Yuchai
YC6J175-T302
Yuchai
YC6J175-T302
Yuchai
Capacidad Nominal(kw/r.p.m) 118/2200 118/2200 129/2200 129/2200 129/2200
Par Nominal(Nm/r.p.m) 640/1500 640/1500 710/1600-1800 710/1600-1800 710/1600-1800
Diámetro x Recorrido mm) 110×125
Número de Cilindros 6 6 6 6 6
Desplazamiento(L) 7.127 7.127 6.494 6.494 6.494
Capacidad del Tanque de Combustible(L) 130 130 200 200 200
Transmisiones (FWD/RWD) 2/2
Cambio Electrónico
2/2
Cambio Electrónico
3/3
Cambio Electrónico

Cambio Electrónico

Cambio Electrónico
Presión de Funcionamiento(Mpa) 20 20 20 20 20
Suplementos Tipo de Ruedas (FR/RR) Neumáticos
Cantidad de Neumáticos (FR/RR) (pzas) 4/2 4/2 4/2 4/2 4/2
Velocidad de Bajada (Carga Máxima) (mm/s) 410 410 410 410 410
Velocidad de Bajada (Sin Carga) (mm/s) 320 320 320 320 320
Distribución de Carga por Eje (Carga Máxima) (FR/RR)(kg) 27650/3050 29500/3500 36000/4000 37200/3800 40000/4600
Distribución de Carga por Eje (Sin Carga) (FR/RR)(kg) 7500/11200 8000/11500 10200/14800 10200/14800 13000/13600

Información relacionada
Código HS: 8427209000
Marca: JAC
Mercado final: Mercado global
Certificados: CE/SGS/ISO 9001/ISO 14001/SGS
Capacidad de producción: 20.000 sets por año

Características de la carretilla elevadora diesel

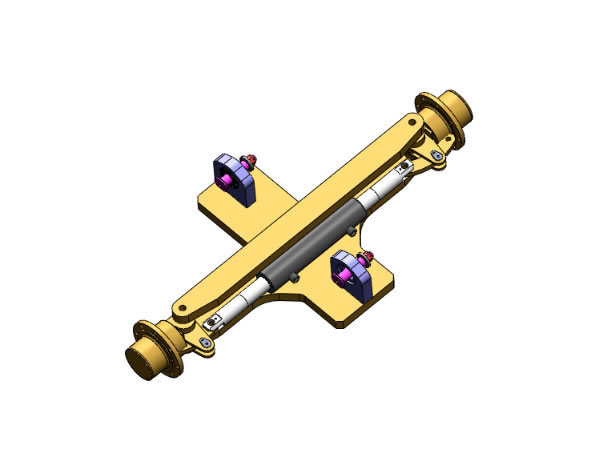

2. Doble eje especial para carretillas elevadoras de trabajo pesado

3. Sistema hidráulico fiable
A . El sistema hidráulico de la carretilla elevadora diesel integra una válvula multivías para una mayor seguridad y fiabilidad.
B. Gracias a la palanca de control a distancia, el sistema hidráulico del equipo para manipulación de materiales permite una operación fácil y conveniente.
C. Las piezas hidráulicas se adquieren de reconocidos fabricantes nacionales y extranjeros y se someten a rigurosas pruebas de rendimiento.

4. El vuelco de la cabina se puede controlar de forma manual o eléctrica.
